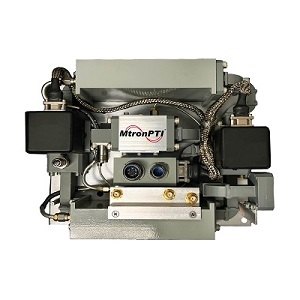

Cet ensemble micro-ondes intégré (IMA) en bande Ku de MtronPTI a été conçu pour les applications UAS, SATCOM et de guerre électronique (EW). Il dispose de filtres diplexeurs en bande Ku interconnectés avec deux commutateurs RF de guide d’ondes, un coupleur et un filtre passe-bas pour la suppression des harmoniques. Les câbles RF sont alimentés depuis les diplexeurs vers un module RF séparé composé d’une carte RF avec des amplificateurs à faible bruit et d’un commutateur RF qui commute le signal reçu entre les deux chemins. Il contient des circuits de contrôle et d’état périphériques pour l’accès des utilisateurs. Cet ensemble peut gérer une puissance d’entrée CW de 100 W, offre une isolation inter-bande de 125 dB et une suppression des harmoniques (2ème) de -70 dB. Il présente une perte d’insertion inférieure à 2 dB et un facteur de bruit inférieur à 3,8 dB. Cet ensemble micro-ondes,
La conception et la modélisation du développement de l’ensemble micro-ondes intégré en bande Ku utilisent des outils d’analyse de circuits, électromagnétiques, mécaniques, thermiques et de contraintes disponibles dans le commerce. Cela permet d’intégrer sans effort la synthèse de conception à la synthèse de systèmes existants dès les premières étapes du processus de développement. Il est disponible dans un boîtier compact mesurant 9 x 7 x 4 pouces et est idéal pour les liaisons de données de communication à large bande utilisées dans des applications telles que les avions avec et sans pilote, les stations au sol en mouvement et fixes, les satellites à large bande au-delà de la visibilité directe. communications et tous les véhicules sans pilote.
