Innovation dans la mesure de champ de déformation d’une pièce sous excitation vibratoire

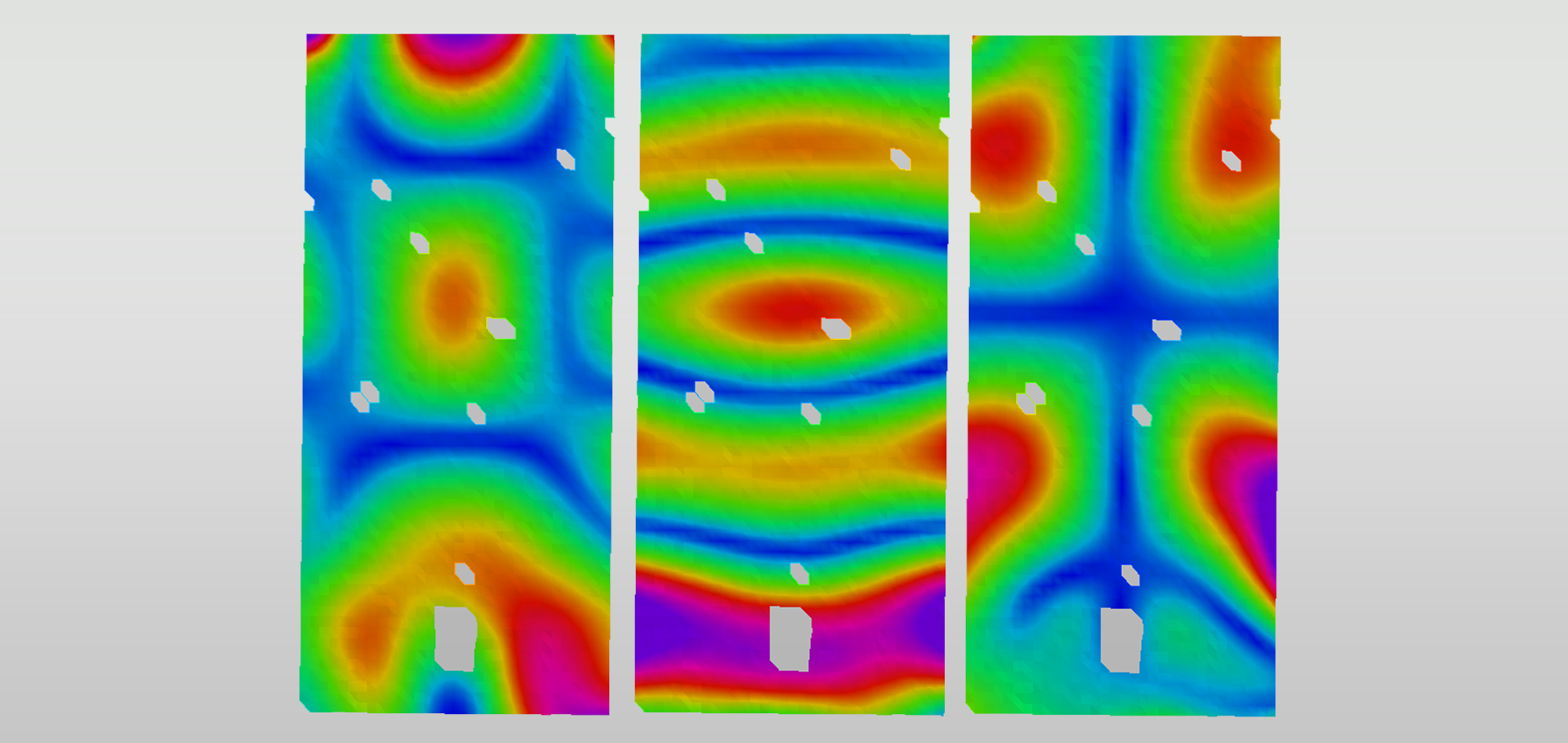

La corrélation calcul/essai se dote d’un nouvel outil ! Le CEVAA (Groupe 6NAPSE) a conçu un logiciel permettant, à partir de la mesure par vibrométrie laser 3D, d’obtenir le champ de déformation d’une pièce sous excitation vibratoire et de déterminer son état de contrainte dynamique.



Déformation d’une pièce sous contrainte vibratoire

De nombreux acteurs industriels (aéronautique, spatiale, automobile, etc.) peuvent être confrontés à des problèmes vibratoires. Ceux-ci apparaissent notamment lors des phases de développement d’un produit (dimensionnant d’une pièce, validation en tenue vibratoire, optimisation topologique etc.) ou lors de sa mise en service.



La déformation représente cette variation relative de forme entre un état initial et un état final. Elle permet de relier un changement de forme à un champ de contrainte. Si une concentration de contrainte importante apparait sur une pièce, cela peut entrainer un endommagement voire une casse de la pièce.

Afin d’acquérir une meilleure compréhension du comportement vibratoire de la pièce, des essais vibratoires et de la simulation peuvent être réalisés.



Un logiciel innovant élaboré au CEVAA

L’outil conçu par le CEVAA (Groupe 6NAPSE) s’inscrit à la fois dans le cadre des essais et de la simulation. En effet, le logiciel permet de mesurer un champ de déformation de la pièce lorsqu’elle est soumise à un effort vibratoire. Cette mesure est réalisée par vibrométrie laser 3D, un outil qui présente de nombreux avantages. Il est ainsi possible de valider ou non le modèle numérique à partir des essais.

Ce logiciel permet également le calcul du champ de contrainte directement à partir du champ de déformation mesuré et d’une loi de comportement matériau isotrope ou même anisotrope. Les concentrations de contrainte apparaissant sur la pièce peuvent donc être identifiées grâce à ce logiciel.



La mesure de champ de déformation par vibrométrie laser 3D

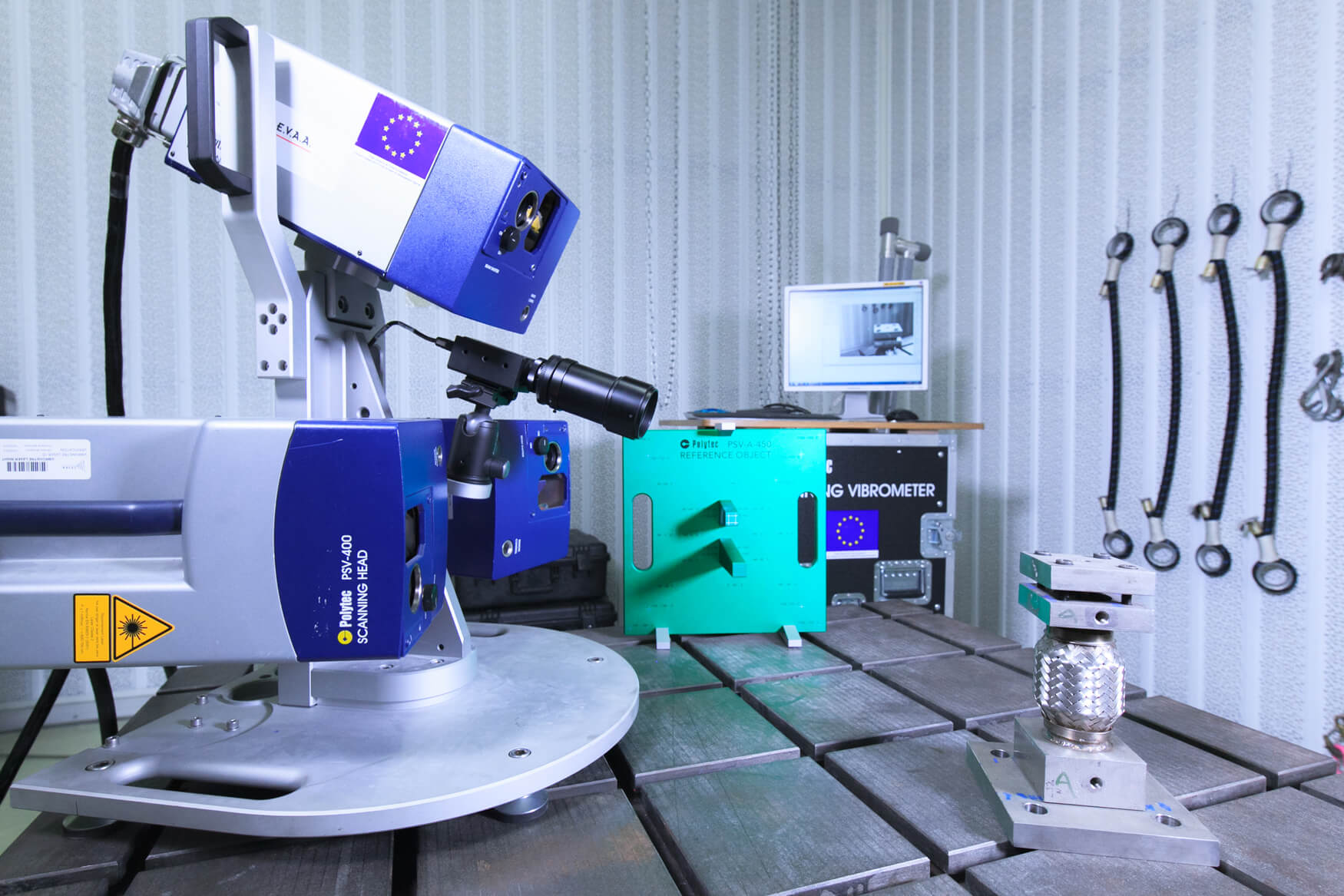

Afin de mesurer un champ de déformation, un effort vibratoire est injecté sur la pièce d’essai par l’intermédiaire d’une céramique piézo-électrique ou d’un pot vibrant. La réponse vibratoire est mesurée par le vibromètre laser 3D.

Les avantages sont multiples :

  1. Mesure non-intrusive
  2. Mesure de micro-déplacement en 3 dimensions
  3. Grande résolution spatiale
  4. Large bande de fréquence d’étude

La vibrométrie laser 3D est décidément une véritable alliée pour les études de corrélation calcul/essai.

Pour en savoir plus sur la mesure de champ de déformation et le logiciel conçu par le CEVAA, cliquez ici.
